Özellikler

Çizim, model, donatı, kalıp ve metraj tek ortamda.

Yazılım BIM-CAD çalışma ortamıyla açılır; çizim, modelleme, donatı, kalıp ve canlı metraj bu ortamda yürütülür. Metraj ve maliyet tabloları aynı projeye bağlı ayrı bir pencerede izlenir. Tüm veriler tek bir .bimcad dosyasında saklanır.

Modelleme

CAD alışkanlıklarına uygun modelleme

Kolon, kiriş, perde, döşeme, temel, rampa ve merdiven doğrudan çizilir; dikdörtgen, kırık çizgi, daire ve yay ile oluşturulan sınırlar taşıyıcı elemana dönüştürülür. Nesne yakalama, nokta takibi, ortogonal çizim ve açı kilidi CAD yazılımlarındaki gibi çalışır.

İt/çek komutu planda ve 3B görünümde aynı sonucu verir. Girilen değer oyuğun derinliğini ifade eder.
Oyuk (asansör çukuru, kaide yuvası) ve şevli kot düşümü (kot farkı, su eğimi) ayrı eleman türleridir ve ayrı hesaplanır.
Boşluk elemanı tüm kesiti geçer: döşeme şaftı, perdede kapı ve pencere, kolonda geçiş boşluğu. Boşluk bölgesinde beton ve kalıp hesaplanmaz.
Uygulanamayan bir işlemde gerekçe, imlecin yanında açıkça gösterilir.

Yazılımın ana penceresi: üstte çizim şeridi (kolon, perde, kiriş, döşeme, temel, it/çek, boşluk), ortada plan ve 3B model. — Çizim şeridi: gövde çizimi, sınır çizimi, it/çek, boşluk ve dönüştürme komutları.

Plandan modelleme

Kalıp planından modele, gerekçeleriyle

DWG/DXF altlıkta plan bölgesi seçilir, her katta aynı referans noktası (örneğin A-1 aks kesişimi) işaretlenir, kat yüksekliği ve eleman kalınlıkları girilir. Yazılım kolon, perde, kiriş, döşeme ve temel adaylarını tanıma gerekçeleriyle birlikte listeler; oluşturulacak elemanlar kullanıcı onayıyla belirlenir.

Kiriş kesitleri plan yazılarından okunur: “K101 25/50”, “KB01 (40/60)”, “K1 25x50”. Donatı yazıları (“Ø12/20”) kesit olarak değerlendirilmez.
Plandan okunamayan değerler kullanıcıdan alınır ve notlarda belirtilir. Belirsiz adaylar işaretsiz olarak sunulur; karar kullanıcıya bırakılır.
Örnek ölçüm: 37 × 25 m boyutlarında gerçek bir statik planda 33 kolon, 53 kiriş ve 27 döşeme tanınmıştır.

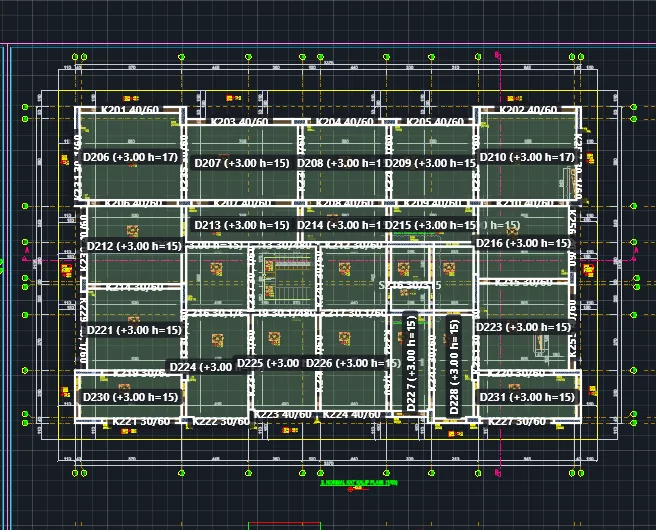

Koyu zeminde bir DWG kalıp planı; üzerinde tanınmış kiriş etiketleri (K201 40/60 gibi) ve döşeme etiketleri (D206, +3.00, h=17 gibi). — Gerçek bir kalıp planı altlığında tanınan kiriş ve döşemeler.

Donatı ve kalıp

Donatı boyları ve kabuller açıkça görüntülenir

Kolon, kiriş, perde, döşeme ve temel için donatı pozları tanımlanır; seçilen poz model ve kesit üzerinde birlikte vurgulanır. Paspayı, kanca, bindirme ve filiz boyu görünür parametrelerdir ve hesap dökümünde yer alır. Hasır donatı ve poz renklendirme desteklenir.

Kalıp yüzeyleri modelden oluşturulur. Oyuk ve boşluk bölgelerinde kalıp hesaplanmaz; cep yan yüzeyleri ve tabanı kalıp yüzeyi olarak dahil edilir. Ekranda gösterilen kalıp alanı, rapordaki net kalıp alanıyla aynıdır.

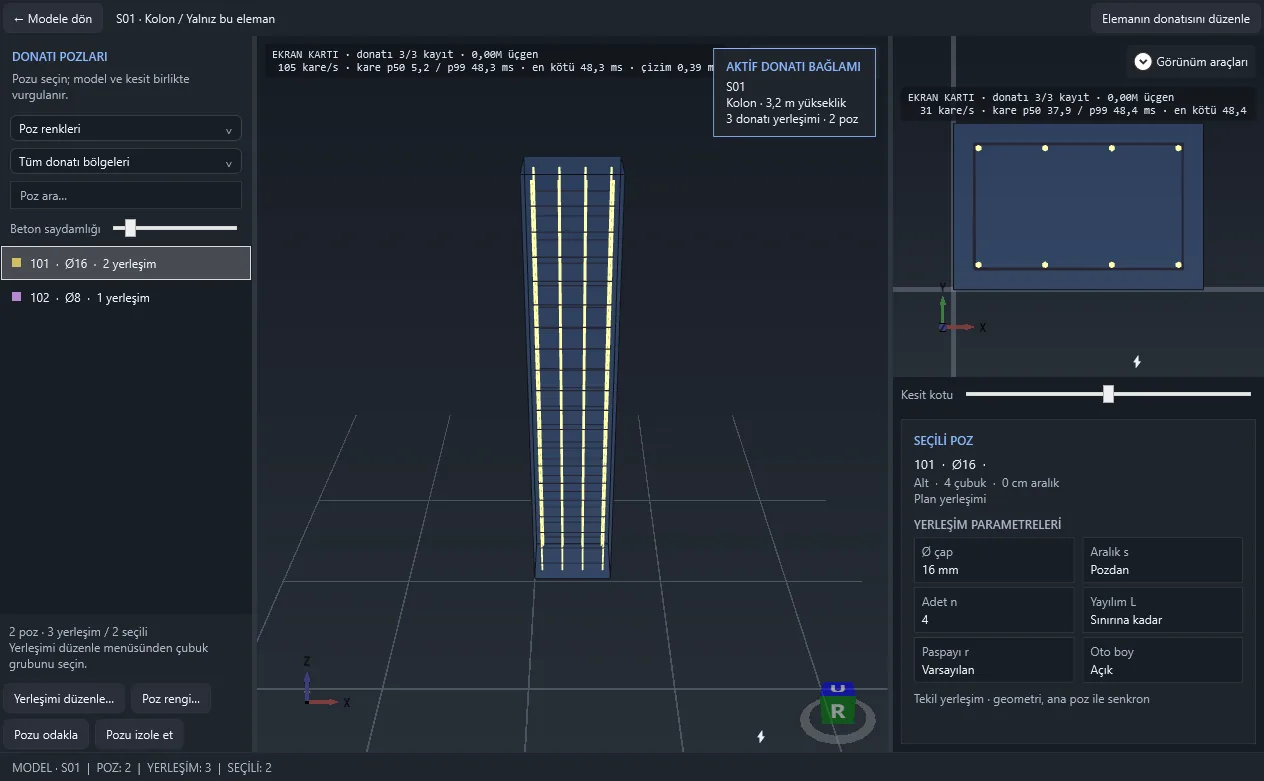

Donatı çalışma ekranı: solda poz listesi (101 Ø16, 102 Ø8), ortada kolonun 3B donatı görünümü, sağda kesit ve seçili pozun yerleşim parametreleri (çap, aralık, adet, yayılım, paspayı). — Donatı çalışma ekranı: poz listesi, 3B görünüm, kesit ve yerleşim parametreleri.

Metraj, maliyet ve raporlama

Rapor, denetlenebilir bir hesap modelidir.

Canlı metraj

Duvar, kaplama, beton-kalıp, donatı ve maliyet tabloları modele bağlıdır. Yoğun hesaplamalar kullanıcı çizime ara verdiğinde yürütülür; çizim akışı kesintiye uğramaz.

Kesişim kuralları

Kolon, kiriş ve döşeme kesişimlerinde hacmin hangi elemana ait olacağı hakimiyet (öncelik) değeriyle belirlenir. Bu değer her elemanda görüntülenir ve değiştirilebilir.

Maliyet

Poz atamaları, birim fiyatlar ve ek kalemler proje dosyasında saklanır. Model, maliyet hesabından sonra değiştiyse rapor farklılıkları kalem bazında belirtir.

Formüllü Excel

Modelden gelen ölçüler girdi hücrelerine yazılır; alan, çevre, brüt, düşüm, net ve icmal değerleri Excel formülleriyle hesaplanır. Bir girdi değiştirildiğinde bağlı tüm değerler güncellenir.

PDF

Aynı veriden ve aynı değerlerle üretilir: icmal, beton-kalıp, düşümler, donatı, maliyet özeti ve maliyet cetveli.

Revizyon farkı

İki model sürümü karşılaştırılır: hangi elemanların değiştiği ve bunun metraja etkisi raporlanır. Her fark bir elemana bağlanır; komşu elemandan kaynaklanan etkiler ilgili elemanın adıyla belirtilir. Açıklanamayan farklar ayrı satırda gösterilir.

Dosya biçimleri

Mevcut çizim ve modellerle uyumlu çalışma

Biçim	İçe	Dışa	Açıklama
DWG / DXF	✓	✓	Altlık olarak içe alınır; plandan modelleme bu altlık üzerinden yapılır.
IFC	✓	✓	Çözümlenemeyen geometri gerekçesiyle raporlanır. Tam pakette yer alır.
Excel (.xlsx)	—	✓	Formül zincirli metraj raporu.
PDF	—	✓	Rapor bölümleri.
.bimcad	✓	✓	Yazılımın proje dosyası: model, metraj ve maliyet birlikte saklanır.

Paketlere göre kapsam için Paketler sayfasına bakınız.
